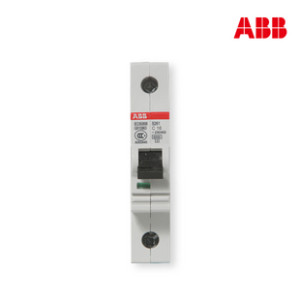

ABB 微型断路器 S201-C16
特性 : 适用于为阻性负载或低感照明配电系统提供保护
微型断路器（MCB）可接通、承载、分断正常情况下的电流，也可在规定的非正常情况下，为配电线路提供过载和短路保护，以确保操作的安全可靠。
概述
S200系列的外形和尺寸与已有系统完全匹配，可保证外观的协调、连续性。产品的辅件及附件齐全，可满足客户不同需求。此系列中能允许同时并装三个辅件触头。增加了电动操作机构和自动重合闸机构等元件，增强客户远程操作等需求。在安装上先进各智能化的解决方案令安装更便捷、更安全、并可大大节省安装时间。最重要的采用双向柱型提升端子，它使接线更简单、快捷。此外，因其可以防止占用空置电缆座，还可以避免误接线。产品设计了具有专利的底部安装卡，是目前市场上唯一无需借助螺丝刀方便拆卸的微型断路器。多台产品用汇流排。广泛适用于住宅、商业和工业所有的配电场合。



S200系列微断可完全替代S260系列的微断，可使用于民用住宅的供电，以及配电系统的应用。



S200 系列微型断路器包含多个不同产品系列，最大分断能力高达 25kA，适用于所有特性（B / C / D / K / Z）和极数（1极、1极+N、2极、3极、3极+N 和 4极），最大额定电流为 63A。

额定电流 (A)16A-220V



符合标准：IEC60898 IEC60947-2
额定电流：0.5-63A
额定电压：230-240VAC(1P、1P+N)   230/400-240/415VAC(2P、3P、3P+N、4P)
极    数：1P、1P+N、2P、3P、3P+N、4P
分断能力：6KA
脱扣特性：B、C、D、K、Z型
机械寿命：20,000 次
电气寿命：10,000 次
防护等级：IP4X (安装于配电箱内)
          IPXXB(直接安装)
接线端子：保护型双向柱型提升端子(防冲击)
进线方式：上下均可
